Сторінка
3

Організація роботи вантажної станції

По відправленю зі станції Ов склад відправницького маршруту прийнятий 45 вагонів.

Відправницькими маршрутами передбачено перевезення масових вантажів, яких щодоби забезпечується прибуття або відправлення не менше одного маршруту.

Якщо для розглядуваного вантажу, охопленого маршрутизацією, не дорівнює цілому числу відправницьких маршрутів то залишок вантажу потрібно перевозити в передаточних поїздах.

Рівень відправницької маршрутизації для окремих вантажів, %, визначають як

, (3.4)

де щодобове надходження або відправлення конкретного вантажу відправницькими маршрутами, т;

загальне добове надходження або відправлення того ж вантажу, т.

Рівень замаршрутизованих вантажів по надходженню або відправленню в цілому для станції, % визначають як

, (3.5)

де надходження або відправлення усіх вантажів у відправницьких маршрутах за максимальну добу, т;

загальне надходження або відправлення усіх вантажів за максимальну добу, т ( таб. 2.1).

По прибуттю на станцію Ов

m4м = (0,80*2430)*(69+22)=21

m8м = (0,20*2430)*(125+45)=3

mдм = 21 + 3 = 24

Qн = 69*21+125*3=1824

m4м = (0,80*2430)*(69+22)=21

m8м = (0,20*2430)*(125+45)=3

mдм = 21 + 3 = 24

Qн = 69*21+125*3=1824

По відправленю зі станції Ов

m4м = (1,00*2430)*(25+22)=52

Qн = 25*45=1125

Kв=(2*1125*100)/2466=91

m4м = (1,00*2430)*(25+22)=52

Qн = 25*45=1125

Kв=(2*1125*100)/2466=91

Рівень відправницької маршрутизації

Kc=((1824*2+1824*1)*100)/13110=42

Kc=((1125*2+1125*2)*100)/8962=50

4 Розробка вагонопотоків станції за окремими пунктами навантаження та вивантаження

Вагонопотоки окремих пунктів навантаження-вивантаження встановлюють за даними таблиці 2.1 (графа 28), а результати заносять в таблицю 4.1. Порядок її складання такий.

З додатку Г завдання в графу 1 таблиці 4.1 заносять пункти навантаження-вивантаження (усі під'їзні колії та вантажний район) з переліком в графі 2 вантажів, що прибувають на них та відправляються.

Приводом для занесення того чи іншого вантажу в графу 2 є заданий в додатку Г завдання відсоток його надходження або відправлення υ по даному пункту навантаження-вивантаження.

Недостачу порожніх вагонів по тому чи іншому вантажному пункту компенсують за рахунок лишку порожніх на інших пунктах. Внутрішньостанційне регулювання порожніх вагонів вказуємо стрілками. середстанційного регулювання порожніх і встановлення лишку недостачі в цілому по станції наведений в таблиці 4.1.

Якщо після середстанційного регулювання в кінцевому рахунку сума прибулих завантажених і недостачі порожніх дорівнює сумі відправлення завантажених та лишку порожніх вагонів , тобто , тоді таблиця 4.1 складена вірно. Ця залежність справедлива як для станції, так і для кожного вантажного пункту.

Розрахунковий вагонообіг станції або вантажного пункту (графа 28) дорівнює сумі прибулих та відправлених завантажених і порожніх вагонів за максимальну добу

. (4.1)

При встановленні вагонообігу вантажних пунктів значення і приймають до здійснення внутрішньостанційного регулювання порожніх вагонів.

Після закінчення складання таблиці 4.1 потрібно зробити висновки (дати характеристику) про обсяг під'їзних колій, вантажного району і станції взагалі.

5 Розподіл завантажених та порожніх вагонопотоків за дільницями та напрямками

На підставі підсумкових даних таблиці 4.1 ("В тому числі з А і Б та на А і Б") складаємо завантажених і порожніх вагонопотоків по станції Ован (рисунок 5.1), на якій по кожному заданому напрямку А. Б і ст. Ован наводимо кількість завантажених та розвантажених вагонів. На цій схемі встановлюють лишок та недостачу порожніх вагонів за напрямками і станції Ован.

Крім того, отриманий на схемі лишок або недостача порожніх для ст. Ован повинен відповідати цим же даним в таблиці 4.1.

Вагонопотоки на схемі (див. рисунок 5.1) подані по роду вагонів та їх станом (завантажені і порожні, кількісне значення останніх вказується у знаменнику).

Правильність побудови схеми перевіряємо за допомогою порівняння загальних вагонопотоків у парному та непарному напрямках для кожної дільниці: А-К , Б-К, К-Ован.

Після перевірки транзитні струмені порожніх вагонопотоків включають з подальших розрахунків, тому що вони можуть перевозитись у поїздах, що не проходять ст. Ован.

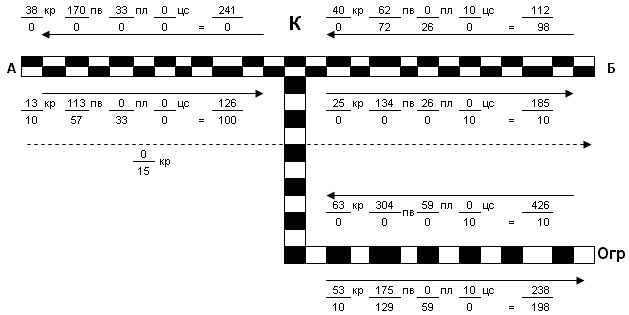

Рисунок 5.1 Схема завантаження і порожніх вагонопотоків по станції Ов та напрямкам А-К і К-Б

6 Визначення середньозважених статичного навантаження та маси тари вагона за напрямками.

Щоб встановити у подальшому розміри передаточного руху по ст. Ован, середньозважені статичне навантаження , т/ваг, та масу тари вагона, т/ваг, визначають без урахування замаршрутизованих тонн і вагонів окремо для парного і непарного напрямків дільниці К-Ован за формулами:
