Правила ведення польових журналів при нівелюванні І, ІІ, ІІІ, IV класів

для ІІ класу:

для ІІІ класу:

В усіх випадках має виконуватися умова di≤di доп. В разі невиконання цієї умови секція повинна бути пронівельована заново.

в) за не в'язками в ходах ІІ, ІІІ і ІV класів, обчислених за формулою (5.6), які мають бути меншими, ніж ¦hдоп, обчислені за формулами (5.7), (5.8) і (5.9).

г) обчислюють середню квадратичну помилку перевищення на 1 км ходу за формулою

де ¦h — нев’язки в ходах з довжинами L,

N — кількість ходів, взятих в обробку.

Вважають, що нівелювання в мережі виконано якісно, якщо величина m1км менша її значення для відповідного класу в табл. 5.1

Матеріали, які за результатами оцінки визначені якісними, передаються в камеральні підрозділи для складання каталогів висот.

Складання схем нівелірної мережі

При попередній обробці нівелювання складають робочу схему нівелірної мережі. Складають її тушшю в масштабі 1:100000 або 1:200000 на креслярському папері. Показують у відповідних умовних знаках ([2], додаток 40) вихідні репери або марки і усі репери, які підлягають визначенню. Підписують їх номери або назви. Червоним кольором записують під вихідними пунктами їх висоти, вказавши внизу схеми джерело, звідки вони взяті. Усі ходи нумерують, а прямі напрямки показують стрілками. Біля кожної секції вказують виміряні перевищення, довжини секцій і кількість штативів в секції.

Перелік матеріалів, які підлягають здачі

Після закінчення польових робіт виконавець представляє такі матеріали:

- перевірені та оформлені польові журнали;

- результати метрологічних перевірок приладів (завірені копії) і польових досліджень нівеліра та рейок;

- виписку з рівнянням контрольної лінійки, завірену лабораторією, яка виконала її еталонування;

- відомість перевищень і висот пунктів нівелювання;

- схему нівелірної мережі.

На усіх матеріалах повинні бути дати виконання і підписи виконавця і помічника.

Помилки при геометричному нівелюванні

На результати нівелювання здійснюють вплив різноманітні фактори систематичного та випадкового характеру.

Систематичні помилки

До систематичних помилок відносять помилки приладів, особисті помилки та помилки впливу зовнішнього середовища.

Помилки приладів

До цієї групи відносять помилки, пов’язані з роботою нівеліра; положенням та станом рейок. Розглянемо ці помилки.

Помилка за невиконання головної умови нівеліра

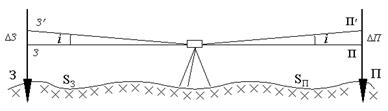

Рис 5.8.

На рис 5.8. показано нівелір і дві рейки, встановлені на костилях. Задня рейка З знаходиться від нівеліра на віддалі S3, передня — на віддалі Sn=S3+DS, де DS — різниця в плечах. При паралельності осі циліндричного рівня та візирної осі відлік по задній рейці буде — З, по передній — П. При непаралельності вказаних осей (при наявності кута і) відліки будуть З′ та П′. Помилка у відліку на задню рейку буде

на передню рейку,

Оскільки перевищення

а отже помилка в перевищенні

то

Обчислимо граничну помилку в перевищенні за невиконання головної умови нівеліра при граничних значеннях і та DS, наприклад для ІV класу.

0Згідно з інструкцією [2], ігран=10", різниця плеч DSгран=5м, тоді

Вважають, що середня квадратична помилка виміру вдвоє менша за граничну помилку.

Отже, середня квадратична помилка перевищення за невиконання головної умови нівеліра
