Планування та організація виконання комплексу топографо-геодезичних робіт при створенні планів в масштабі 1:2000 на Чернівецькому об’єкті

Згідно завдання на Чернівецькому об'єкті знаходяться вихідні планово-висотні пункти: в північній частині — п. тр. Діброва, 3 кл.; в південній частині — п. тр. Калита, 3 кл., вони є одночасно реперами нівелювання IV кл.

1 Технічна частина

1.1 Вихідні дані до проекту

Відповідно до завдання на курсове проектування, використовується карта масштабу 1:50000, на якій розташовані два пункти тріангуляції 3 кл Діброва і Калита.

Для Чернівецького об’єкта здійснено проектування планово-висотної основи топографічного знімання у масштабі 1:2000. Проектування виконано у відповідності до вимог “Інструкції” [1]

Проектування полігонометричного ходу 4 класу. Оцінка точності.

Згідно з програмою і завданням необхідно запроектувати один полігонометричний хід 4 класу.

Полігонометричні мережі 4 класу створюють для згущення державних планових геодезичних мереж 1, 2 і 3 класів, яких недостатньо для виконання топографічних знімань.

Полігонометричні мережі 4 класу, 1 і 2 розряду для територій поза населеними пунктами проектують на топографічних картах, як правило, масштабів 1:25000—1:10000, а для територій, що знаходяться в населених пунктах або на будівельних майданчиках — на планах масштабів 1:5000 та 1:2000.

Полігонометричні мережі проектують у вигляді окремих ходів або систем з однією або кількома вузловими точками.

Основні вимоги щодо проектування мережі 4 класу представлені в табл.1. Проектується прив'язка полігонометричних ходів 4 класу, до пунктів державної геодезичної мережі. Висячі ходи не допускаються.

Віддалі між пунктами паралельних ходів полігонометрії одного і того ж класу чи розряду повинні бути не меншими у полігонометрії 4 класу—2.5 км.

При менших віддалях найближчі пункти паралельних ходів повинні бути зв'язані ходами відповідного класу чи розряду.

Таблиця 1

Технічні характеристики мереж полігонометрії

Ходи полігонометрії 4 класу проектують з дотриманням вимог наведених вище.

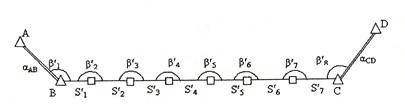

Полігонометричний хід 4 класу запроектований між пунктами тріангуляції З класу Діброва і Калита. Проектуються полігонометричні ходи вздовж: автомобільних, польових доріг, залізниць, річок, лісових стежок, просіках і т.д. Місце розташування пунктів позначають у місцях, які доступні для встановлення теодоліта і світловіддалеміра, в яких є видимість на суміжні пункти, а також у місцях, які забезпечують непорушність пункту і його довготривале збереження. Це місце у посадках на узліссях, під лінією електропередач, на перехрестях доріг та в інших місцях.

Оцінка проекту 4 класу.

Метою оцінки проектів є визначити чи відповідатиме запроектований хід необхідним технічним вимогам. Оцінка проекту в полігонометричному ході робиться так:

1) обчислюється очікувана середня квадратична помилка кінцевої точки:

ms – середня квадратична помилка вимірювання сторін, яка в залежності від довжин сторін вибирається з табл. 1,

п – кількість сторін,

– середня квадратична помилка вимірювання кутів, яка залежить від класу чи розряду полігонометрії і вибирається з табл. 1,

[S] – довжина полігонометричного ходу, яку можна визначити з карти графічно, приклавши лінійку до початкової і кінцевої точок ходу.

Після цього обчислюють очікувану абсолютну нев'язку полігонометричного ходу

і очікувану відносну нев'язку полігонометричного ходу

і порівнюють її з граничною відносною нев'язкою, що вибирається з табл.1.

Якщо

де

=1:25000 для полігонометрії 4 класу, це свідчить про те, що запроектований хід відповідає необхідним технічним вимогам.

В протилежному випадку хід необхідно перепроектувати, змінивши його параметри (периметр, кількість сторін, середні довжини сторін).

Характеристика ходу:

Характеристика полігонометричного ходу 4 класу

Таблиця 1.1

Sмах — максимальна сторона;

Sмiн — мінімальна сторона;

[S] — довжина ходу;

Sсер — середня довжина ходу;

n — кількість сторін.

Оцінимо даний хід:

см
