Загальні принципи організації системи очистки населених місць (вивізна, сплавна)

Пісковловлювачі призначені для затримування мінеральних домішок. Зміна швидкості руху потоку води у спеціальних лотках сприяє осіданню важкого піску і заважає осіданню легкої органіч­ної зависі. Покидьки, зібрані з ґрат і пісковловлювачів, зберігають у закритих приймачах під шаром хлорного вапна. По мірі накопичен­ня їх спалюють або вивозять на поля асенізації.

Після пісковловлювачів стічна вода надходить у первинні відстійники, де осідає основна маса завислих речовин, переважно органічного походження. Відстійники бувають горизонтальні, вер­тикальні і радіальні. Вони являють собою великі резервуари, в яких вода рухається із швидкістю близько 7 мм/с, за рахунок чого по­кидьки випадають на дно у вигляді осаду. Осад згрібається до цен­тру відстійника в заглиблений приймач і під тиском стовпа води або за допомогою насоса вилучається з резервуару. М.ул поступає у метантенки.

Метантенки- залізобетонні резервуари циліндричної форми, в яких відбувається збродження мулу (спочатку кислотне, потім лужне). Після лужного бродіння мул набуває чорного кольору і специфічного запаху. Щоб поліпшити переробку осаду, його за до­помогою пари або води підігрівають до 40-55 °С і перемішують. Під час бродіння утворюється газ - метан, який збирається у газовому ковпаку, розташованому у верхній частині метантенка, звідки відво­диться в спеціальні резервуари і використовується в котельній станції очистки. Одержаний після бродіння мул безпечний в епідемічному відношенні і підлягає механічному зневодненню. Після підсихання на мулових майданчиках мул використовується на полях як орга­нічне добриво або як паливо в котельнях.

Після механічного очищення стічні води поступають на біоло­гічне очищення. Біологічне очищення необхідне для мінералізації розчинених органічних речовин, які залишилися у воді після відсто­ювання. Біологічне очищення стічних вод є природне І штучне. В природних умовах очищення здійснюється на полях фільтрації, по­лях зрошення їв біологічних ставках. Для штучного очищення при­значені спеціальні споруди, в яких відтворюють умови, що спостері­гаються в грунті (біологічні фільтри) або у водоймі (аеротенки).

Для окиснення розчинених органічних речовин вода поступає на один з багатьох існуючих комплексів, одним з .яких є біофільтри. Біофільтри - це резервуари, заповнені твердим матеріалом (шлаком, щебенем, гравієм), через який фільтрується стічна вода (рис. 3). Для підвищення ступеня аерації в бокових стінках знизу роблять повітропроникні канали. На дренажне дно насипають знизу шар грубого гравію або шлаку, потім шар гравію або шлаку меншого розміру і зверху - шар дрібного гравію. За допомогою спеціальних пристосувань (спринклерів) стічна вода розбризкується по всій по­верхні біофільтра. Під впливом кисню повітря, що проходить через завантажувальний матеріал, відбувається окиснення розчинених у воді органічних речовин. Через деякий час на поверхні фільтруючо­го матеріалу утворюється біологічна плівка. Вона в значній кількості затримує органічні речовини, мікроорганізми-пожирачі (інфузорії, джгутикові та ін.), які майже повністю звільняють воду від Інших мікроорганізмів, у тому числі й патогенних. З біологічних фільтрів вода поступає у вторинні відстійники. Після очистки вода стає про­зорою, майже без запаху І органічних речовин.

Більш ефективним, ніж біофільтр, є аерофільтр. Він має більшу висоту фільтруючого шару і пристрій для підсилення вентиляції фільтра. Стічна вода надходить зверху, а повітря подається знизу. Таке збагачення киснем прискорює процес окиснення і дозволяє пропускати більший об'єм води порівняно з біофільтром.

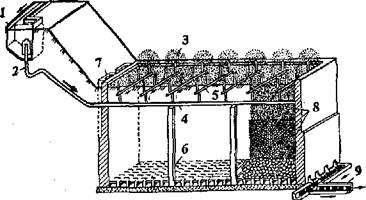

Рис. 3. Біологічний фільтр:

1 - дозуючий бак; 2 - сифон; 3 - спрінклери (розбризкуючі); 4 - магістральна труба; 5 - розподільні труби; б - дренаж із плиток; 7 - повітряні канали для дренажу; 8 - завантаження фільтра (шлак діаметром 10-20,20-40, 50-70 мм); 9 -канал для відведення очищеної води.

Аеротенк являє собою довгий залізобетонний резервуар гли­биною 3-6 м, без завантажувального матеріалу. Тут окиснення орга­нічних речовин відбувається у водному середовищі за участю ак­тивного мулу, заселеного великою кількістю мікроорганізмів-мінералізаторів. Вони відіграють головну роль в окисненні органічних речовин. В аеротенк по повітропроводах, розташованих у нижній частині резервуара, за допомогою компресорів під тиском подають повітря, яке крізь пористі пластинки надходить у воду. Пройшовши аеротенк, органічні речовини окиснюються, а стічна вода направ­ляється у вторинний відстійник для вилучення активного мулу, який повторно використовується в аеротенках.

Після цього вода набуває високої прозорості, але містить ще велику кількість мікроорганізмів. Знезаражування води проводиться шляхом хлорування газоподібним хлором, або хлорним вапном. Очи­щена і знезаражена вода перед спуском у відриті водойми поступає у біологічні ставки, де звільняється від хлору і насичується киснем.

Стічні води можна очищувати також природним шляхом на полях фільтрації і полях зрошування.

Поля фільтрації являють собою земельні ділянки, огороджені земляним валом, розподілені на окремі грядки типу городніх. Стічна вода по трубах надходить до найвищої точки полів фільтрації, а звідти самопливом поступає у спеціальну мережу розподільних ка­налів і розливається по окремих картах. Зрошення ведеться або суцільним заливом, або по борознах. Процеси біохімічного окис­нення органічних речовин, що є у стічних водах, проходять у верх­ньому шарі грунту. Стічна вода, фільтруючись крізь грунт, звільняєть­ся від завислих речовин, котрі завдяки кисню, що є у порах грунту, окиснюються і мінералізуються. Тут також затримується більшість мікроорганізмів, яєць гельмінтів.

Профільтровану через грунт воду збирають у дренажну мережу відкритого або закритого типу. Відкритий дренаж (канави) проходить по периметру ділянок і має схил у бік головної дренажної канави, котра виводить очищену воду у водойму. Закритий дренаж закладають на глибині 0,75-1,0 м з глиняних труб з проміжками між ними для надходження дренажної води. Ці труби з'єднують з головним дренаж­ним колектором, по якому вода відводиться за межі полів фільтрації.
