Розробка змісту тестового контролю навчальних досягнень учнів з теми "Постійний струм"

I. Початковий рівень

1. У скільки разів зміниться опір провідника (не ізольованого), якщо його скласти навпіл та скрутити?

А) зменшиться у 4 рази

В) збільшиться у 4 рази

С) зменшиться у 2 рази

D) збільшиться у 2 рази

2. Чи можна ввімкнути в мережу напругою 220 В реостат, на якому написано:

(вибрати правильні відповіді)

А) 30 Ом, 5 А;

В) 2000 Ом, 0,2 А;

С) 300 Ом, 2 А;

D) 222 Ом, 3 А.

3. Розташувати амперметри зображені на малюнках в порядку зменшення їх точності вимірювання.

4. Які з приведених співвідношень між одиницями роботи справедливо?

А) 1Bm·c=кВm·ч

В) 1Bm·c=кВm·ч

С) 1кВm·ч = 3600Bm·c

D) 1кВm·ч = 3.6·106Bm·c

5. Електровоз розвиває потужність 1200 кВт, його ККД становить 80%, а напруга в колі дорівнює 6000 В. Крізь двигун проходить сила струму:

А) 1500 А;

В) 1000 А;

С) 800 А;

D) 250 А.

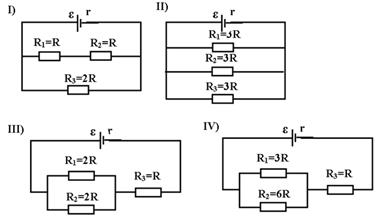

6. В якій або в яких зазначених схемах, потужність на внутрішньому опорі однакових джерел струму – максимальна?

А) I

В) II

С) III

D) IV

ІІ. Середній рівень

7. Знайти внутрішній опір та ЕРС джерела струму, якщо при силі струму 30 А потужність у зовнішньому колі дорівнює 180 Вт, а при силі струму 10 А ця потужність дорівнює 100 Вт.

А) 0,2 Ом; 12 В;

В) 0,4 Ом; 24 В;

С) 0,1 Ом; 6 В;

D) 0,2 Ом; 16 В.

8. Резистори з опорами R1 = R2 = 10 Ом, які з’єднані між собою паралельно, резистор R3 = 3 Ом під’єднаний до них послідовно. Коло під’єднали до джерела струму з ЕРС 10 В. Визначити внутрішній опір джерела струму.

А) 0,2 Ом;

В) 2 Ом;

С) 20 Ом;

D) 3 Ом.

9. Чотири однакових резистори опором R, = R2 = R, = R4 = R = 100 Ом кожен ввімкнуті в чотири сторони дротового квадрату. Який струм буде утворено у колі, якщо паралельно одній із сторін ввімкнути джерело струму з ЕРС 40 В та внутрішнім опором 5 Ом?

А) 1 А;

В) 5 А;

С) 0,5 А;

D) 1,5 А.

10. Для схеми на малюнку відомі опори резисторів R1 = 20 Ом, R2 = 40 Ом, R3 = 30 Ом та сила струму, яка проходить крізь перший резистор, і дорівнює 0,5 А. Визначити напругу джерела струму та спільну силу струму в колі.

А) 3,5 В; 0,15 А;

В) 15 В; 0,3 А;

С) 35 В; 1,5 А;

D)15 В; 3 А.

11. Сила струму в провіднику опором 50 Ом рівномірно зростає від 0 до 3 А за час, який дорівнює 6 с. Визначити кількість теплоти, що виділилась у провіднику за цей час.

А) 950 Дж;

В) 900 Дж;

С) 850 Дж;

D) 760 Дж.

12. Визначити: 1) ЕРС; 2) внутрішній опір джерела струму, якщо у зовнішньому колі при силі струму 4 А розвивається потужність 10 Вт, а при силі 2 А – потужність 8 Вт.

А) 5,5 В; 0,75 Ом;

В) 7,5 В; 0,55 Ом;

С) 5 В; 75 Ом;

D) 5,3 В; 70 Ом.

ІІІ. Достатній рівень

13. На малюнку ξ = 2 В, R1 = 60 Ом, R2 = 40 Ом, R3 = R4 = 20 Ом та RG = 100 Ом. Визначити силу струму, яка проходить крізь гальванометр.

А) 1,49 мА

В) 1, 58 мА;

С) 2,3 мА;

D) 0, 94 мА.

14. Вольтметр, ввімкнутий у коло послідовно з опором R1, показав напругу 198 В, а при вмиканні послідовно з опором R2 = 2·R1 – напруга 180 В. Визначити опір R1 та напругу у мережі, якщо опір вольтметру 900 Ом.

А) 200 Ом

В) 150 Ом

С) 170 Ом

D) 100 Ом

15. На малюнку R1 = R2 = 50 Ом, R3 = 100 Ом, С = 50 нФ. Визначити ЕРС джерела, зневажаючи його внутрішнім опором, якщо заряд на конденсаторі 2,2 мкКл.

А) 260 В

В) 220 В

С) 230 В

D) 240 В

16. Два джерела струму з ЕРС ξ1 = 2 В, ξ2 = 1,5 В та внутрішнім опором r1 = 0,5 Ом та r2 = 0,4 Ом ввімкнуті паралельно опору R = 2 Ом. Визначити силу струму, що проходить крізь опір.

А) 0,775 А

В) 7, 75 А

С) 5, 75 А

D) 0, 05 А

17. Вольтметр, під’єднаний до зажимів джерела струму, показав 6 В. Коли до тих же зажимів під’єднали резистор, вольтметр почав показувати 3 В. Що покаже вольтметр, якщо замість одного під’єднати два таких само резистори, з’єднаних послідовно?

А) 2 В

В) 3 В

С) 5 В

D) 4 В

IV. Високий рівень

18. Джерело струму, внутрішній опір якого 0,19 Ом, живить 14 паралельно з’єднаних споживачів, розрахованих на напругу 220 В і потужністю по 40 Вт кожний. Споживачі з’єднано з джерелом дротовою лінією довжиною 60 м, виготовленою з провідника питомим опором 2,8 мОм·м і площею поперечного перерізу 1,2 кв.мм Обчислити: 1) силу струму в лінії; 2)опір лінії; 3)спад напруги лінії; 4)втрату потужності лінії; 5)спад напруги на внутрішньому опорі; 6)ЕРС джерела.

19. Від генератора, що має ЕРС 40 В і внутрішній опір 0,04 Ом, струм надходить по мідному кабелю, переріз якого 170 кв.мм і питомий опір дорівнює 1,7 мОм·м, до місця електрозварювання, віддаленого від генератора на 50 м. Визначити потужність зварювальної дуги, якщо сила струму в колі становить 200 А.

20. Є джерело струму напругою 6 В, реостат опором 30 Ом та дві лампи, на яких написано: 3,5 В, 0,35 А та 2,5 В, 0,5 А. Як зібрати коло, щоб лампи працювали у нормальному режимі?
