Дослідження ВТНП-плівок

(1.3.10)

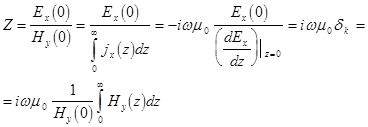

Якщо метал лiнiйний, то внаслiдок лiнiйностi рiвняння (1.3.1) поверхневий імпеданс не залежить вiд амплiтуд електричного i магнiтного полiв i визначається лише параметрами металу.

1.4. Залишковий поверхневий НВЧ опiр в надпровіднику.

В попереднiх роздiлах була побудована модель, що описує основнi електродинамiчнi властивостi ВТНП. Найбiльш важливими з точки зору застосування ВТНП в НВЧ та швидкодiючих пристроях є температурнi i частотнi залежностi Z цих матерiалiв[4].

Проте при достатньо низьких температурах експериментальна починає відхилятися від теоретичної, а при Т®0 вона досягає асимптотичного значення.Тобто, гранично досягненнi

				б

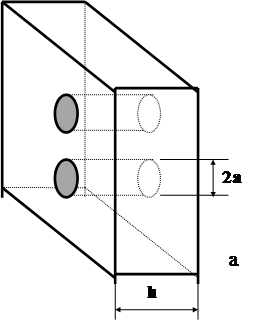

Рис 1.4.1. Плівка ВТНП з включеннями ненадпровідної фази: а - модельне представлення; б - гранули, розділені ненадпровідними прослойками.

параметри реальних надпровiдних зразкiв визначаються їх реальною структурою, однорiднiстю, наянiстю дефектiв i т.д.

Дивимось модельну структуру ( рис.1.4.1 а ) надпровідникової плівки, пронизаної циліндрами із матеріала, який володіє нормальною провідністю. Такі циліндри можуть бути утворені нормально провідною фазою, яка розташована між надпровідними гранулами, які

володіють стовбчатою структурою ( рис.1.4.1 б ). Властивості між гранульних контактів не приймаються до уваги, поскільки нас цікавить лише наявність нормальної фази між гранулами. Допустимо, що нормальні стовбчики мають циліндричну форму з діаметром 2а, в той як на кожний стовбчик припадає середня площа pR0 поверхні плівки. Оцінимо долю об’єму плівки h, яку займають нормальні циліндри:

. (1.4.1)

Припустимо, що a<<lL, h<0.1. В протилежному випадку не можна припускати , що поле поза циліндричних включень однорідне. Тоді прийшлося би враховувати вплив полів циліндрів один на одного. Надпровідний матеріал плівки характаризується дієлектричною проникністю

, (1.4.2)

а нормально провідний матеріал циліндричних включень - діелектричною проникністю

. (1.4.3)

Тут sN - провідність, яка забеспечується носіями заряда, неперейшовшими в надпровідний стан, а sі - провідність матеріалу включень, які при заданій температурі не переходять в надпровідний стан. Вцілому можливо, що sі >>sN, оскільки в надпровіднику при T<<TC величина sN зменшується і може стати досить малою.

В роботі [12 ] отримані співвідношення для плівки, яка містить нормальні включення

, (1.4.4)

де

. (1.4.5)

, S=si/sN.

З даних розрахунків [ 12 ] отримано, що для неоднорідного надпровідника в інтервалі частот 10-3<W<3×10-2 поверхневий опір змінюється пропорційно W при h=0,03 і пропорційно W1/2 при h=0,1, в той час як для однорідного надпровідника R~w2. Якщо при Т<Tc в експеременті R не пропорційно w2, то це має служити вказівкою на неоднорідність зразка. Великий вклад в НВЧ поверхневий опір ВТНП-матеріала при Т<Tc можуть дати і міждоменні стінки при наявності двійникування в епітаксіальній плівці.

При поганій якості технології плівка може представляти собою систему кристалітів, з’єднаних між собою задопомогою контактів, володіючих якостями джозефсонівських слабких зв’язків, і в цьому випадку R помітно збільшується. В експеременті можна відрізнити однорідну плівку від плівки, що містить систему джозефсоновських контактів, поміщаючи зразок в постійне магнітне поле і досліджуючи залежність R(H).

Експериментальнi данi [ 5 ] свiдчать про те, що додатковi втрати також пов'язанi iз захопленим магнiтним потоком. При охолодженнi в момент переходу у надпровiдний стану в надпровiднику може бути захоплений магнiтний потiк, пов'язаний з ненульовим значенням напруженостi магнiтного поля в робочому об'ємi. Домiшки, особливо магнiтнi, викликають локальнi змiни надпровiдної щiлини i призводять до виникнення в околi точок їх розташування iзольованих нормальних областей. Нерiвностi поверхнi навiть мiкроскопiчного масштабу призводять до значних втрат. Гострий виступ на поверхнi надпровiдника викликає вищу напруженiсть магнiтного поля, нiж в середньому поблизу поверхнi, вона може навiть перевищувати її критичне значення.

1.5. Поведінка надпровідників в зовнішніх магнітних полях. Надпровідники другого роду.

Магнітні властивості надпровідників характеризуються двома параметрами: глибиною проникнення L слабкого постійного поля в внутрішні області надпровідника, яку ввели Лондони і довжиною когерентності x0, введену Піппардом.

В квазімікроскопічній теорії Гінзбурга -Ландау був введений безрозмірний параметр c=L/x0. Для чистих металів ( олова, алюмінія, ртуті та інші ) значення c мале. Наприклад, для ртуті c=0,16. Тому в роботі Гінзбурга - Ландау розглядались тільки випадки, коли .

В 1957 році А.А. Абрикосов показав, що з теорії Гінзбурга - Ландау витікає можливість існування двох груп надпровідників. До першої відносяться надпровідники із значеннями , котрі були названі надпровідниками першого роду. В них в зовнішньому полі Н<Hc середнє магнітне поле всередені зразка . При рості зовнішнього магнітного поля відбувається скачкоподібне ( не більше одного - двох гаусів ) знищення надпровідності.

До другої групи відносяться надпровідники, у яких в де-якому інтервалі магнітних полів відбувається часткове проникнення магнітного поля в масивний надпровідник. До цієї групи відносяться надпровідники з значеннями . Це сплави, наприклад свинець - вісмут, свинець - талій, ртуть - кадмій та деякі нечисті метали, у яких довжина когерентності x0 мала.
