Дослідження ВТНП-плівок

По одержаним даним розраховувалося значення власної добротностi резонатора.

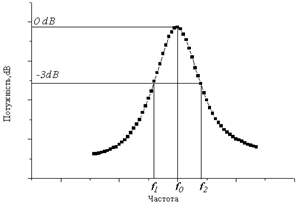

Рис. 3.3.4. Вимірювання власної добротності резонатора.

Вимірювання власної добротності резонатора проводилося при різних діаметрах отворів зв’язку (0.5мм, 0.7мм, 0.9мм ).Експеримент показав, що максимальне значення добротності отримується при встановленні діафрагми з отворами зв’язку діаметром 0.5мм.

Висновки

1. Проведений огляд літератури на тему кваліфікаційної бакалаврської роботи «Установка для дослідження властивостей ВТНП у сильних магнітних полях ».

2. Проведено ознайомлення з структурною схемою майбутньої установки по дослідженню поверхневого імпедансу високотемпературних надпровідників.

3. Перевірений кріостат для проведення низькотемпературних досліджень поверхневого імпедансу плівок ВТНП:

а) перевірена схема регулювання захолодження надпровідного магніта до температури рідкого азоту.

б) перевірена схема індикації рівня рідкого гелію в кріостаті.

в) проведено відкачування вакуумної порожнини кріостата для перевірки готовності кріостата до монтажу інших елементів схеми в кріостаті.

Література.

1. Шмидт В.В., Введение в физику сверхпроводников, М.: Наука, 1982

2. Сивухин Д.В. Общий курс физики.Электричество.-Москва: Наука, 1983, с.332-343.

3. Менде Ф.Ф., Спицын А.И. Поверхностный импеданс сверхпроводников.- Киев: Наук. думка, 1985, 240с.

4. Менде Ф.Ф., Бондаренко Н.Н.,Трубицын А.В. Сверхпроводящие и охлаждаемые резонансные системы.-Киев:Наукова думка,1976,272с.

5. Высокотемпературная сверхпроводимость. Фундаментальные и прикладные исследования. Под ред. проф. Киселева А. А.- Ленинград: Машиностроение, 1990, с.7-60

6. Ван Дузер Т., Тернер Ч.У. Физические основы сверхпро водниковых устройств и цепей.- Пер. с англ. М.: Радио и связь, 1984, 344с.

7. Гольдштейн Л.Д., Зернов Н.В. Электромагнытные поля и волны., М.: Сов.радио, 1971.

8. Coffe, J.R. Clem, Phys. Rev. Latt. , 1991, v.67, 386p.

9. Головашкин А.И. и др. СВЧ свойства высокотемпературных сверхпровдников и использование их для резонансных устройств.- Препринт N217, Москва: ФИАН, 1988, 41с.

10. Лихарев К.К., Черноплеков Н.А. Перспективы практического применения высокотемпературной сверхпроводимости.- Ж.Всес. хим. о-ва им.Менделеева,., т.34., N 4, 1989, с.446-450.

11.Валитов Р.А.,Дюбко С.Ф.,Камышан В.В.,Шейко В.П. ЖЭиТФ, 1964, т.47,№4, с.1173-1177

12. Вендик О.Г Письма в ЖТФ, 1989, т. 15, №8, с.72.

13. Вендик О.Г Письма в ЖТФ,1988, т. 14, №12, с.1098.

14. Киттель Ч Введение в физику твердого тела. М.: Наука, 1978.-792с.

15. Вендик О.Г Сверхпроводимость: физика, химия, техника. 1990, т.3, №10, с. 2133.

16. Буккель В Сверхпродимость. М.: Мир,1975, с. 179-185, 193-199.

17. Давыдов А.С Высокотемпературная сверхпроводимость. К.: Наукова думка, 1990, с.9-13, 104.

18. Мелков Г.А., Касаткин А.Л., Малышев В.Ю. Физика низких температур, 1994, т.20, №9, с. 868

19. Попенко Н.А. Радиотехника и электроника. 1974, №4, с.833-834
