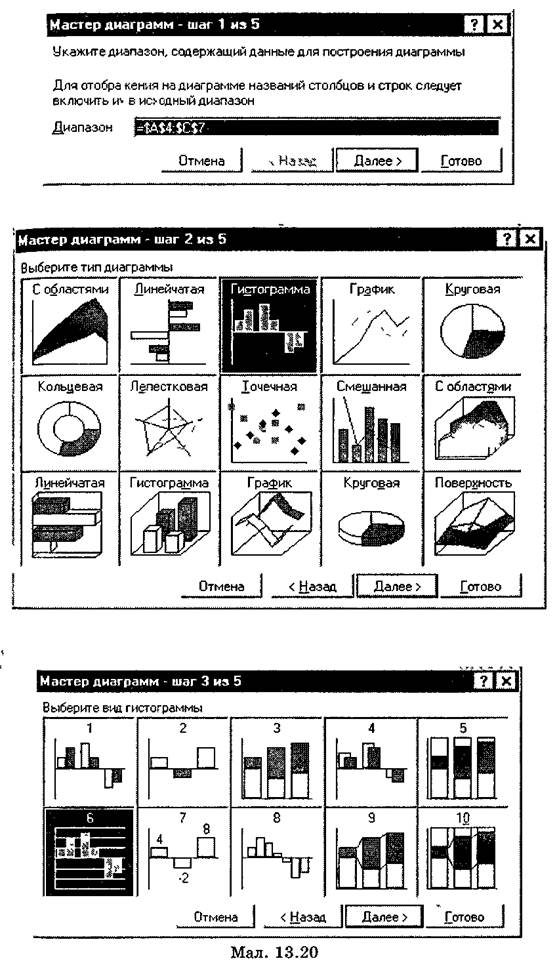

У вікні діалогу Мастер диаграмм — шаг 1 из 5 у полі Диапазон задається діапазон чарунок, значення в яких використовуються для побудови діаграм. Якщо перед викликом майстра було виділено діапазон чарунок, то в полі Диапазон будуть відображені координати цього діапазону. Користувач може змінити значення цього поля або безпосередньо редагуванням або виділенням іншого діапазону. Для виділення іншого діапазону слід клацнути мишею по ярлику листа і виділити діапазон на цьому листі. Можна виділити не суміжний діапазон. Координати виділеного діапазону записуються у поле Диапазон.

Після вказання діапазону слід натиснути кнопку Далее ., І на екран виведеться вікно діалогу Мастер диаграмм — шаг 2 из 5. У цьому вікні слід вибрати одну з 15 типів діаграм (вибрана діаграма зображується інверсним кольором). У вікні діалогу Мастер диаграмм — шаг 3 из 5 вибирається вид діаграми даного типу.

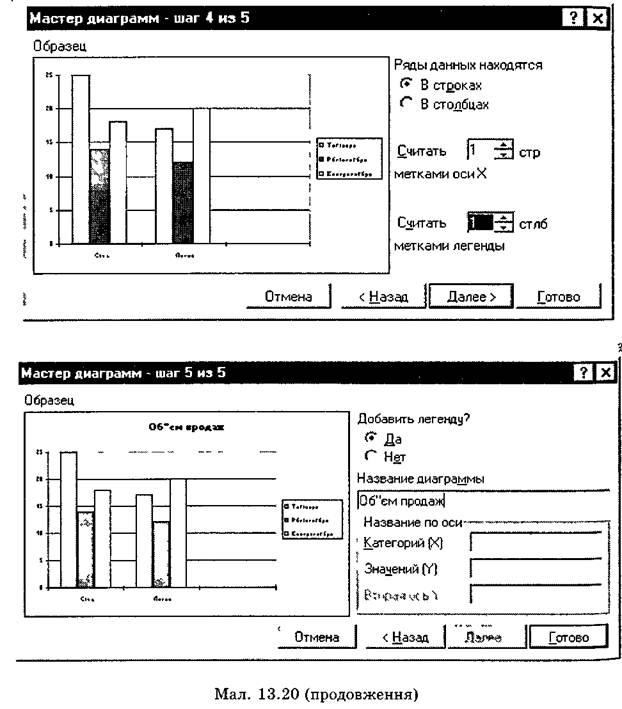

У вікні діалогу Мастер диаграмм — шаг 4 из 5 виводиться зразок діаграми. На основі аналізу виділеного діапазону майстер сам визначає, як розміщені ряди даних. Якщо діапазон містить колонку текстових значень, то майстер сприймає, що ряди даних розміщені по рядках діапазону. Якщо діапазон містить рядок текстових значень, то майстер сприймає, що ряди даних розміщені по колонках діапазону. Якщо ж діапазон містить і колонку, і рядок текстових значень або зовсім не містить текстових значень, то майстер визначає ряд даних за кількістю чарунок у рядку і колонці виділеного діапазону (якщо рядок діапазону містить більше чарунок, ніж колонка, то ряди даних розмі­щуються по рядках, а якщо менше — то по колонках).

Так, для таблиці на мал. 13.19 при вказанні діапазону А6:С7 майстер визначить, що ряди даних розміщені по рядках, а при вказанні діапазону В5:С7, або А4:С7 майстер визначить, що ряди даних розміщуються по колон­ках. Користувач може змінити рішення майстра вибором перемикача в полі Ряди данньїх находятся. Поле Считать метками легендьі визначає рядок або колонку, які є мітками легенди (назвами рядів даних).

Вікно діалогу Мастер диаграмм — шаг 5 из 5 дозволяє включати в • діаграму легенду, встановити назву діаграми, назви осей X і У. Після натискан-jj# кнопки Готово цього вікна діаграма переноситься на лист.

На кожному кроці роботи майстра можна повернутися на крок назад /кнопка Назад) або припинити побудову діаграми (кнопка Отмена).

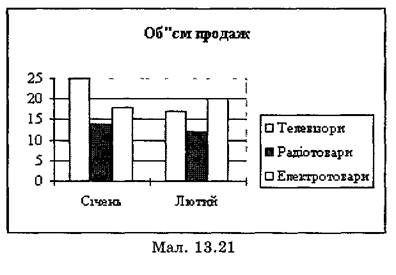

На мал. 13.21 приведена діаграма, побудована для даних таблиці мал. 13.19- Параметри діаграми приведені у вікнах діалогу Мастер диаграмм — . {мал. 13.20.). Праворуч від власне діаграми розташована легенда.

Редагування діаграм. Excel має засоби для редагування елементів побудо­ваних діаграм. Для редагування діаграм цей елемент необхідно виділити. Для виділення елемента діаграми слід активізувати діаграму, клацнувши мишею по полю діаграми, а потім клацнути по елементу. Переміщуватись між елемен­тами діаграми можна також за допомогою клавіш [ft] і [-О]. Коли виділено ряд даних, за допомогою клавіш [<=>] ] і [О] можна вибрати окремі точки ряду.

Ім'я виділеного об'єкта з'являється в полі імені (ліва частина рядка формул). Виділені елементи можна редагувати (переміщувати, міняти розміри, вилучати, форматувати). Список операцій редагування індивідуальний для кожного елемента діаграми. Для редагування виділеного елемента діаграми зручно користуватись контекстним меню, яке викликається натискуванням правої кнопки миші. Це меню містить ті операції, які доступні для виділеного елемента.
