Автомат Калашникова

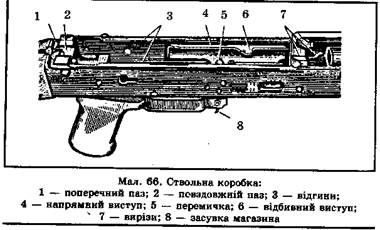

Ствольна коробка (мал. 66) з'єднує частини і меха­нізми автомата, забезпечує закривання каналу ствола затвором і запирання затвора. У ствольній коробці роз­ташований ударно-спусковий механізм. Зверху коробка закривається кришкою.

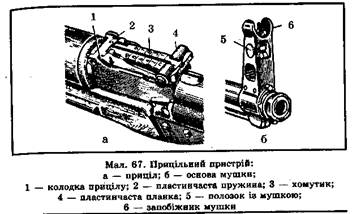

Прицільний пристрій (мал. ) необхідний для наве­дення автомата при стрільбі по цілях на різні відстані. Муш­ка загвинчена в полозок, який кріпиться в основі мушки.

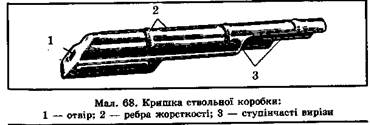

Кришка ствольної коробки (мал. ) потрібна для за­побігання забрудненню частин і механізмів, розміщених у ствольній коробці. З правого боку вона має ступінчас­тий виріз для проходження відстріляних гільз назовні і для руху рукоятки затворної рами, а позаду — отвір для виступу напрямного стержня поворотного механізму. Кришка утримується на ствольній коробці за допомогою напівкруглого вирізу на колодці прицілу, поперечного паза ствольної коробки і виступу напрямного стержня поворотного механізму.

Приклад і пістолетна рукоятка забезпечують зруч­ність дії автомата при стрільбі. Приклад має антабку для ременя, гніздо для пенала з приладдям і затильник з

кришкою над гніздом. У гнізді приклада закріплено пру­жину для виштовхування пенала.

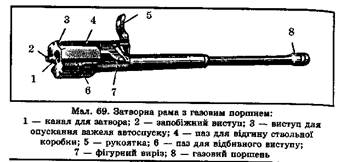

Затворна рама з газовим поршнем (мал. ) слу­жить для приведення в дію затвора та ударно-спускового механізму.

Затвор (мал. ) служить для досилання патрона у патронник, закривання каналу ствола, розбивання кап­суля і викидання з патронника гільзи патрона.

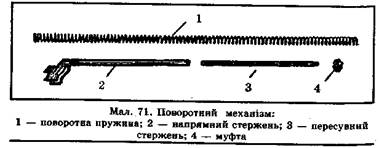

Поворотний механізм (мал. ) необхідний для по­вернення затворної рами із затвором в попереднє по­ложення.

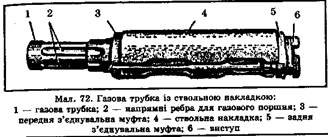

Газова трубка із ствольною накладкою (мал. ) призначена для спрямування газового поршня і для за­хисту рук від опіків при стрільбі.

Ударно-спусковий механізм (мал. ) призначений для спуску курка з бойового зводу або із зводу авто­спуску, нанесення удару по ударнику, забезпечення ве­дення автоматичного чи одиничного вогню, припинення

стрільби, для запобігання пострілів при незапертому зат­ворі і для постановки автомата на запобіжник.

Цівка служить для зручності дії з автома­том і захисту рук від опіків.

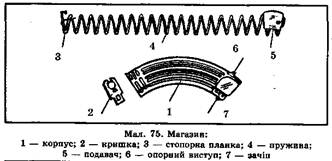

Магазин призначений для розміщення пат­ронів і подачі їх у ствольну коробку.

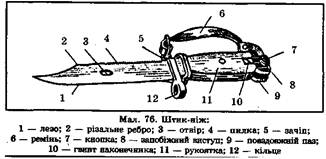

Штик-ніж прикріплюється до автомата перед атакою і призначений для ураження противника в руко­пашному бою, а також використовується як ніж, пилка (для розпилювання металу) і ножиці (для різання дроту).

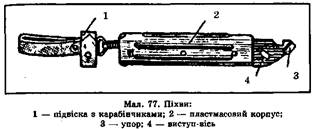

Піхви складаються з підвіски з карабінчи-ками, пластмасового корпусу, упору, виступу-осі.

РОЗБИРАННЯ І СКЛАДАННЯ АВТОМАТА

Розбирання автомата може бути повним і неповним. Повне розбирання автомата здійснюється для чищення його при значному забрудненні, після перебування його під дощем, у піску чи снігу, при переході на інше мас­тило і для ремонту. У всіх інших випадках виконується неповне розбирання.

Розбирається і складається автомат на столі або на чистій підстилці. Частини і механізми складають у по­рядку розбирання. Поводитися з ними слід обережно, не класти одну частину на іншу, не прикладати зайвих зу­силь, не робити різких ударів.

Неповне розбирання автомата виконується так:

1. Відокремити магазин (мал. ). Утримуючи автомат за шийку приклада чи цівку, правою рукою охо­пити магазин, великим пальцем натиснути на засувку, подати нижню частину магазина вперед і відокремити його. Після цього перевірити, чи не залишився патрон у патроннику, для чого перевести перевідник донизу, від­вести рукоятку затворної рами назад, оглянути патронник, відпустити рукоятку затворної рами і спустити курок з бойового зводу.

2. Вийняти пенал з приладдям (мал. ). Притиснути пальцем пра­вої руки кришку гнізда приклада так, щоб пенал під дією пружини вийшов з гнізда; розкрити пенал і вийняти з нього протирку, йоржик, викрутку, вибивач і шпильку. Якщо ав­томат зі складаним прик­ладом, то пенал знаходи­ться в кишені сумки для магазинів.

3. Відокремити шомпол (мал. ). Відтяг­нути кінець шомпола так, щоб його головка вийшла з-під упора на основі муш­ки, і витягти шомпол до­гори.

4. Відокремити дуловий гальмо-компенсатор.
