Вогнегасники: пінні, газові, порошкові.

Малюнок 1 - Хімічний пінний вогнегасник ОХП -10

1- корпус; 2- стакан с кислотной частью заряда; 3-ручка; 4- рукоятка; 5- шток; 6- крышка; 7- спрыск; 8- клапан.

Таблиця 1 - Технічні характеристики хімічних пінних вогнегасників

Тип вогнегасника

ОХП-10

ОХВП-10

Корисна місткість корпусу, л

8,7

8,7

Кратність виходу піни, не менше

5

5

Довжина струї піни, м

6

4

Тривалість дії, с

60±5

50±10

Маса вогнегасника, кг

без заряду

із зарядом

4

14

4

14,1

Кислотна частина:

сірчанокисле окисне залізо, г

сірчана кислота, г

вода, см3

піноутворювач типу ПО-1, см3

400

50

8,5

-

400

50

8

500

Кислотна частина:

сірчанокисле окисне залізо, г

сірчана кислота, г

вода, см3

водний розчин сірчаної кислоти густиною 1,51 см3

150

120

200

-

250

200

Повітряно-пінні вогнегасники бувають ручні (ОВП-5 і ОВП-10) і стаціонарні (ОВП-100, ОВПУ-250).

Повітряно-пінний вогнегасник ОВП-10 (малюнок 2) складається із сталевого корпусу, в якому знаходиться 4-6 % водний розчин піноутворювача ПО-1, балончика високого тиску з вуглекислотою, для виштовхування заряду, кришки із замочно-пусковим пристроєм, сифонової трубки і розтруба-насадки для отримання високократної повітряно-механічної піни.

Вогнегасник приводиться в дію натисненням руки на пусковий важіль, внаслідок чого розривається пломба і шток проколює мембрану балона з вуглекислотою. Остання, виходячи з балона через дозуючий отвір, створює тиск в корпусі вогнегасника, під дією якого розчин по сифоновій трубці поступає через розпилювач в розтруб, де в результаті перемішування водного розчину піноутворювача з повітрям утворюється повітряно-механічна піна.

Кратність одержуваної піни (відношення її об'єму до об'єму продуктів, з яких вона отримана складає в середньому 5, а стійкість (час з моменту її освіти до повного розпаду) -20 хвилин. Стійкість хімічної піни 40 хвилин.

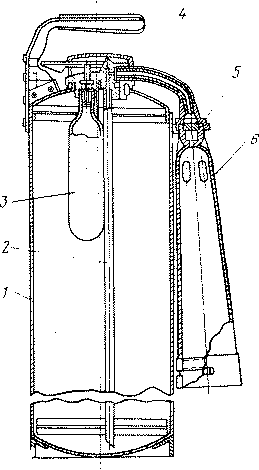

Малюнок 2 - Повітряно-пінний вогнегасник ОВП-10

1 - корпус; 2 - сифонова трубка; 3 - балон; 4 - рукоятка; 5 - розпилювач; 6 - розтруб з сіткою.

Таблиця 2 - Основні технічні дані повітряно-пінних вогнегасників

Тип вогнегасника

ОВП-5

ОВП-10

Продуктивність по піні, л

270

570

Дальність струменя піни, м

4,5

4,5

Тривалість дії, з

20

45

Маса вогнегасника із зарядом, кг

7,5

14

Вогнегасники газові

До їх числа відносяться вуглекислотні, в яких як вогнегасяча речовини застосовується діоксид вуглецю (вуглекислоту), а також аерозольні і вуглекислотні-бромілові, як заряду в яких застосовують спеціальні суміші вуглеводнів, пи подачі в зону горіння гасіння наступає при відносно високій концентрації кисню (14-18 %).

Вуглекислі вогнегасники випускаються як ручні (ОУ-2, ОУ-5, ОУ-8), так і пересувні (ОУ-25, ОУ-80). Ручні вогнегасники (малюнок 3) однакові по пристрою і складаються із сталевого високоміцного балона, в горловину якого укручено замочно-пусковий пристрій вентильного або пістолетного типу, сифонової трубки, яка служить для подачі вуглекислоти з балона до замочно-пускового пристрою, і раструба-снігоутворювача. У вогнегаснику ОУ-8 розтруб приєднується до замочної головки через броньований шланг завдовжки 0,8 м. Балони вогнегасників заповнені рідкою вуглекислотою під тиском 6-7 МПа.

Для приведення в дію вВуглекислотніго вогнегасника необхідно направити сопло на вогнище пожежі і відвернути повністю маховичок або надавити на важіль замочно-пускового пристрою. Перехід рідкої вуглекислоти у вуглекислий газ супроводиться різким охолоджуванням і частина її перетворюється на "сніг" у вигляді найдрібніших кристалічних частинок (tсн = - 72 °З). В уникненні обмороження рук не можна доторкатися до металевого розтруба. Під час переходу вуглекислоти з рідкого стану в газоподібне відбувається збільшення об'єму в 400-500 разів.

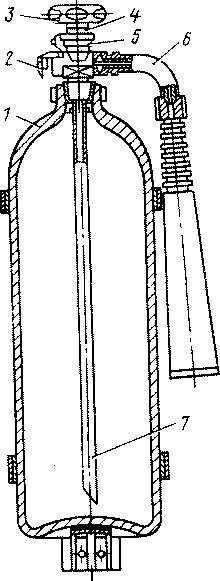

Малюнок 3 - Вуглекислий вогнегасник ОУ - 5

1- балон; 2- запобіжник; 3- маховичок вентиля-замок; 4- металева пломба; 5- вентиль; 6- поворотний механізм з розтрубом; 7- сифонова трубка.
